- QUY TRÌNH LẮP ĐẶT ĐIỀU HÒA
2.3. Thao tác lắp máy
- Dùng thước Đivô lấy thăng bằng để đặt giá treo giàn lạnh. lấy dấu đục lỗ và điểm bắt vít.
- Khi đục lỗ. chú ý sao cho vết đục lỗ phải nhẵn và hơi dốc ra phía ngoài. mép dưới của lỗ đục không được thấp hơn mép dưới của giàn lạnh. Giá đỡ giàn lạnh phải được bắt vít một cách chắc chắn vào tường.
- Đo khoảng cách từ giàn lạnh đến giàn nóng.
- Cắt ống đồng bọc bảo ôn. dây điện máy.
- Làm đầu giắc co: Đánh dấu dây điện theo thứ tự đấu vào giàn lạnh. thao tác sao cho đầu giắc co không bị nứt vỡ.
- Luồn đường ống đồng qua lỗ đã đục để treo giàn lạnh vào giá đỡ.
- Ghim hoặc treo đường ống đồng một cách chắc chắn vào tường.
- Khoan giá đỡ giàn nóng
- Đặt cục nóng lên giá đỡ. tiến hành siết giắc co đầu đẩy giàn nóng. sau đó xả đuổi không khí ở giàn lạnh và siết tiếp giắc co đầu hồi.
- Đấu điện theo thứ tự đã đánh dấu ở giàn lạnh. cuốn băng cuốn và mở ga.
* Yêu cầu
- Ống đồng lắp phải đạt yêu cầu thẩm mỹ. Nếu cuốn đường nước theo ống đồng thì khi ghim ống phải có độ dốc.
- Đầu giắc co phải kín.
- Giá treo cục nóng phải bảo đảm độ chắc chắn. an toàn.
2.4. Chạy thử máy
- Kiểm tra đường thoát nước xem có nước ở giàn lạnh chảy ra hay không. nếu thấy có nước chảy theo đường ống thoát nước là máy hoạt động bình thường.
- Kiểm tra giàn nóng và giàn lạnh xem hoạt động có êm hay không.
- Dùng đồng hồ Ampe để đo mức ổn định của dòng điện.
- Dùng đồng hồ áp suất để đo áp suất ở đầu hồi về của giàn nóng theo đúng tiêu chuẩn quy định. B. CHI PHÍ LẮP ĐẶT ĐIỀU HÒA
TT
|
VẬT TƯ. THIẾT BỊ & CÔNG LẮP ĐẶT
|
ĐVT
|
ĐƠN GIÁ
|
1
|
Công lắp đặt máy 9.000BTU - 13.000BTU
|
Bộ
|
150.000
|
2
|
Công lắp đặt máy 18.000BTU - 24.000BTU
|
Bộ
|
200.000
|
3
|
Công lắp đặt cho máy INVETER và loại máy dùng Gas 410
|
Bộ
|
250.000
|
4
|
Công lắp đặt máy 30.000 BTU (Multi. treo tường)
|
Bộ
|
300.000
|
5
|
Công lắp đặt cho điều hòa tủ từ 28.000BTU - 36.000BTU
|
Bộ
|
400.000
|
6
|
Công lắp đặt cho điều hòa tủ từ 48.000BTU - 52.000BTU
|
Bộ
|
500.000
|
7
|
Công lắp đặt cho điều hòa Casette 18.000BTU - 36.000BTU
|
Bộ
|
500.000
|
8
|
Công lắp đặt cho điều hòa Casette 48.000BTU - 52.000BTU
|
Bộ
|
800.000
|
9
|
Ống bảo ôn cho máy 8.000BTU - 10.000BTU dầy 0.61mm
|
Mét
|
115.000
|
10
|
Ống bảo ôn cho máy 12.000BTU - 18.000BTU dầy 0.61mm
|
Mét
|
125.000
|
11
|
Ống bảo ôn cho máy 24.000BTU - 30.000BTU
|
Mét
|
180.000
|
12
|
Ống bảo ôn 18.000 BTU Inverter Daikin
|
Mét
|
180.000
|
13
|
Ống bảo ôn cho máy 36.000BTU - 52.000BTU dầy 0.61mm
|
Mét
|
220.000
|
14
|
Giá đỡ cục nóng cho máy 8.000 - 12.000BTU treo tường
|
Bộ
|
70.000
|
15
|
Giá đỡ cục nóng cho máy 18.000 - 24.000 BTU treo tường
|
Bộ
|
80.000
|
16
|
Giá đỡ cục nóng cho máy 30.000BTU treo tường
|
Bộ
|
200.000
|
17
|
Giá đỡ cục nóng điều hòa tủ đứng
|
Chiếc
|
260.000
|
18
|
Automat 15/30A
|
Chiếc
|
60.000
|
19
|
Automat 3 pha
|
Chiếc
|
250.000
|
20
|
Ống nước thải (ống chun)
|
Mét
|
8.000
|
21
|
Vải bọc ống bảo ôn (1m ống = 1m vải)
|
Mét
|
8.000
|
22
|
Dây điện 2x1.5
|
Mét
|
12.000
|
23
|
Dây điện 2x2.5
|
Mét
|
15.000
|
24
|
Dây điện 2x4.0
|
Mét
|
22.000
|
25
|
Dây điện 3 pha máy từ 30.000BTU - 52.000BTU
|
Mét
|
62.000
|
26
|
Vật tư phụ (Bộ đai ốc. vít)
|
Bộ
|
35.000
|
27
|
Gel điện loại nhỏ
|
Mét
|
30.000
|
28
|
Gel ống loại hộp dành cho ống bảo ôn
|
Mét
|
60.000
|
29
|
Công đục tường chôn ống bảo ôn (Không bao gồm trát và sơn tường )
|
Mét
|
40.000
|
30
|
Công đục tường chôn ống thoát nước. dây điện (Không bao gồm trát và sơn tường )
|
Mét
|
15.000
|
31
|
Công đi ống trên trần (thạch cao. trần thả)
|
Mét
|
20.000
|
C. DỊCH VỤ KHÁC
TT
|
VẬT TƯ. THIẾT BỊ & CÔNG LẮP ĐẶT
|
ĐVT
|
ĐƠN GIÁ
|
GHI CHÚ
|
1
|
Lồng bảo vệ thường 9.000BTU - 12.000BTU
|
Cái
|
400.000
| |
2
|
Lồng bảo vệ thường >12.000BTU
|
Cái
|
500.000
| |
3
|
Nạp lại ga cho máy cũ loại INVENTER của khách hàng (Gas R410)
|
Bộ
|
350.000
| |
4
|
Nạp lại ga cho máy cũ loại thường của khách hàng
|
Bộ
|
150.000
| |
5
|
Nạp ga bổ sung máy cũ loại INVENTER của khách hàng (GasR410)
|
Bộ
|
300.000
| |
6
|
Nạp ga bổ sung cho máy cũ loại thường của khách hàng
|
Bộ
|
150.000
| |
7
|
Tháo dỡ máy điều hòa cũ từ 8.000 - 24.000 BTU
|
Bộ
|
150.000
| |
8
|
Tháo dỡ máy điều hòa cũ từ 28.000 - 48.000 BTU
|
Bộ
|
200.000
| |
9
|
Công vệ sinh cho điều hòa 8.000 - 24.000 BTU
|
Bộ
|
100.000
| |
10
|
Công vệ sinh cho điều hòa 28.000 - 48.000 BTU
|
Bộ
|
200.000
| |
11
|
Di dời dàn lạnh
|
150.000
| ||
12
|
Di dời dàn nóng
|
150.000
| ||
13
|
Đối với trường hợp phải thuê giàn giáo. khách hàng sẽ phải tự chi trả chi phí thuê
|
Sau khi khảo sát vị trí lắp đặt. đảm bảo các tiêu chuẩn thợ kỹ thuật tiến lắp đặt điều hòa không khí. việc lắp đặt chia thành 3 phần sau:
2.2. Quy trình lắp đặt điều hòa nhiệt độ
2.2.1. Lắp đặt dàn lạnh
2.2.1. Lắp đặt dàn lạnh
Tâm lỗ dàn lạnh điều hòa bình thương theo công suất
Tâm lỗ dàn lạnh điều hòa Daikin theo công suất
Dàn lạnh điều hòa được treo trên tường sát trần nhà khoảng 5 cm ( Với máy điều hòa treo tường)
- Tháo bảng tôn được lắp ở sau dàn lạnh. dùng bảng tôn định vị và đo kích thước lắp đặt cân bằng bảng tôn bằng nivô điều chỉnh cho cân bằng rồi tiến hành lấy dấu
- Khi lấy dấu xong bỏ bảng tôn xuống dùng khoan bê tông khoan vào vị trí vừa lấy dấu đóng vít nở và bảng tôn lên tường
- Dùng tuavit tháo vỏ bên ngoài dàn lạnh để đấu dây tín hiệu theo hướng dẫn trên sơ đồ điện đi kèm máy
- Nắn ống đồng cho phù hợp với vị trí lắp đặt . tháo rắc co ra khỏi ống đồng ( chú ý tháo rắc co ra ngay lập tức phải dùng băng dính quấn vào các đầu ống đồng. chống bụi bẩn và nước chảy vào )

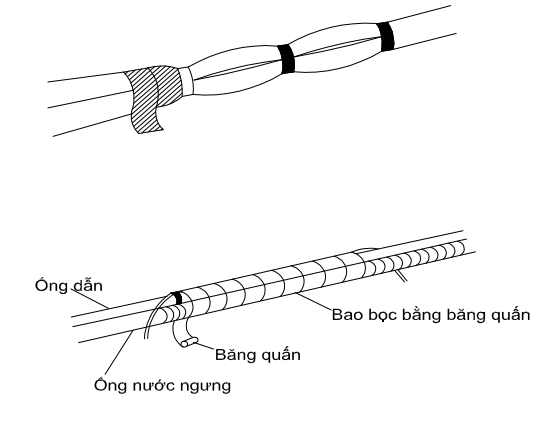

- Bọc bảo ôn cuốn băng si phần ống đồng. ống thoát nước và dây tín hiệu đi trong ra ngoài tường
- Treo dàn lạnh lên bảng tôn vừa bắt điều chính lại dàn lạnh cho cân bằng
- Tháo bảng tôn được lắp ở sau dàn lạnh. dùng bảng tôn định vị và đo kích thước lắp đặt cân bằng bảng tôn bằng nivô điều chỉnh cho cân bằng rồi tiến hành lấy dấu
- Khi lấy dấu xong bỏ bảng tôn xuống dùng khoan bê tông khoan vào vị trí vừa lấy dấu đóng vít nở và bảng tôn lên tường
- Dùng tuavit tháo vỏ bên ngoài dàn lạnh để đấu dây tín hiệu theo hướng dẫn trên sơ đồ điện đi kèm máy
- Nắn ống đồng cho phù hợp với vị trí lắp đặt . tháo rắc co ra khỏi ống đồng ( chú ý tháo rắc co ra ngay lập tức phải dùng băng dính quấn vào các đầu ống đồng. chống bụi bẩn và nước chảy vào )
- Bọc bảo ôn cuốn băng si phần ống đồng. ống thoát nước và dây tín hiệu đi trong ra ngoài tường
- Treo dàn lạnh lên bảng tôn vừa bắt điều chính lại dàn lạnh cho cân bằng
2.2.2. Lắp đặt dàn nóng

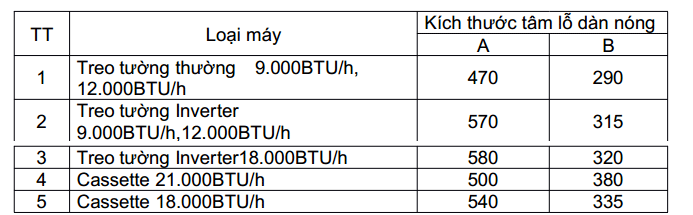

Tâm lỗ cục nóng điều hòa thông thường theo công suất
Chú thích :
+ ABG là ký hiệu điều hòa thông thường loại Ceiling 2 cục
+ AUG là ký hiệu điều hòa thông thường loại Casette 2 cục
+ ABG là ký hiệu điều hòa thông thường loại Ceiling 2 cục
+ AUG là ký hiệu điều hòa thông thường loại Casette 2 cục
Tâm lỗ cục nóng điều hòa Daikin theo công suất
- Vị trí dàn nóng ngoài nhà đặt trên bệ bêtông hoặc giá đỡ có chiều chao nhỏ nhất 100mm và giữ chặt bằng bulông
- Nếu dàn nóng được treo bằng giá đỡ thì thực hiện các bước sau
- Xác định vị trí treo dàn nóng
- Đo vị trí đặt giá treo. tiến hành lấy dấu
- Dùng khoan vào vị trí đóng nở sắt rồi bắt giá chặt cố định chắc chắn thành khối
- Lắp ống xả nước dưới đáy dàn nóng đối với máy 2 chiều
- Nếu dàn nóng được treo bằng giá đỡ thì thực hiện các bước sau
- Xác định vị trí treo dàn nóng
- Đo vị trí đặt giá treo. tiến hành lấy dấu
- Dùng khoan vào vị trí đóng nở sắt rồi bắt giá chặt cố định chắc chắn thành khối
- Lắp ống xả nước dưới đáy dàn nóng đối với máy 2 chiều
2.2.3. Nối ống

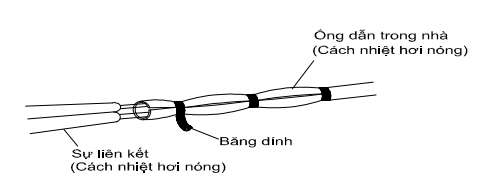

- Lắp đặt đường ống và đấu dây tín hiệu
- Lắp đặt đường ống và đấu dây tín hiệu
- Ống dẫn gas là ống đồng khi cắt ống phải dùng dao cắt chuyên dụng. cạo mép đầu ống sau khi cắt ống ( nên cẩn thận không cho mạt bụi rơi vào trong ống
- Đo khoảng cách dàn nóng và dàn lạnh. chiều dài đường ống sẽ dài hơn một chút so với khoảng cách đo
- Đường dây tin hiệu sẽ dài hơn đường ống 1.5m
- Cách nhiệt toàn bộ ống gas
Chú ý :
- Không được mở vân cấp dịch và van hồi khi việc lắp đặt chưa hoàn thành
- Hút chân không hệ thống với điều hào bình thường và mở gas
- Dàn nóng đã được nạp gas sẵn khi xuất xưởng nên dàn nóng không phải hút chân không
- Sau khi lắp đặt đường ống gas . phải hút chân không xả đuổi khí đường ống dẫn gas và dàn lạnh
- Hoàn tất việc hút chân không mở van cấp dịch. bật cho máy điều hòa hoạt động
- Đo khoảng cách dàn nóng và dàn lạnh. chiều dài đường ống sẽ dài hơn một chút so với khoảng cách đo
- Đường dây tin hiệu sẽ dài hơn đường ống 1.5m
- Cách nhiệt toàn bộ ống gas
Chú ý :
- Không được mở vân cấp dịch và van hồi khi việc lắp đặt chưa hoàn thành
- Hút chân không hệ thống với điều hào bình thường và mở gas
- Dàn nóng đã được nạp gas sẵn khi xuất xưởng nên dàn nóng không phải hút chân không
- Sau khi lắp đặt đường ống gas . phải hút chân không xả đuổi khí đường ống dẫn gas và dàn lạnh
- Hoàn tất việc hút chân không mở van cấp dịch. bật cho máy điều hòa hoạt động
Sơ đồ các bước nối làm ống nối giữa 2 dàn
2.1.4. Yêu cầu về vị trí lắp dàn nóng
Thông thoáng gió tốt. nên hạn chế mưa và ánh sáng mặt trời chiếu trực tiếp
Vị trí đặt vững chắc. đảm bảo mỹ quan ít tiếng ồn và dung động
Gió ra từ dàn máy không ảnh hưởng đến môi trường xung quanh
Dễ lắp đặt bảo trì và bảo dưỡng điều hòa
Không có không khí dễ cháy rò rỉ xung quanh dàn nóng
Gió ra khỏi dàn nóng không bị cản
Khoảng cách tiêu chuẩn giữa dàn nóng và dàn lạnh so với tường hoặc vật cản các hướng được quy định sau
I. Điều hòa nhiệt độ?
Điều hòa không khí hay điều hòa nhiệt độ là thiết bị giúp duy trì không khí trong phòng ổn định về nhiệt độ. độ ẩm. độ sạch. và thay đổi thành phần không khí và áp suất không khí.
Thường thì thiết bị điều hòa không khí chủ yếu phục vụ cho con người là chính. nhưng ngày nay thiết bị được sử dụng rộng rãi hơn như cho động vật. thực vật. máy móc. trang thiết bị y tế. thuốc men dược phẩm....
II. Hướng dẫn lắp đặt điều hòa
2.1. Các yêu cầu khi lắp đặt điều hòa
2.1.1. Yêu cầu đối với vị trí lắp cục lạnh
Vị trí lắp máy phải dễ thao tác. Nếu ở vị trí khó lắp phải trang bị giàn giáo và dây bảo hiểm.
- Dây ống đồng nối giữa cục nóng và cục lạnh không được dài quá 15m đối với máy có công suất 9000BTU và 12000BTU.(Một số máy máy tiêu chuẩn có thể khác)
- Đối với máy có công suất 18000BTU. 20000BTU và 24000BTU dây ống đồng nối giữa cục nóng với cục lạnh không dài quá 20m.(Một số máy máy tiêu chuẩn có thể khác)
- Cục nóng không nên đặt cao quá cục lạnh 7m đối với máy có công suất 9000BTU và 12000BTU. không quá 15m đối với máy có công suất 18000BTU. 20000BTU và 24000BTU.
- Dây cáp nguồn cho máy có công suất 9000BTU và 12000BTU ≥1.5mm
- Dây cáp nguồn cho máy có công suất trên 18000 BTU ≥ 2.5mm
- Lắp cục lạnh lên tường thật chắc chắn và cân đối để tránh bị rung.
- Luồng khí ra và vào không bị cản trở để khí có thể toả đều khắp phòng.
- Không lắp cục lạnh nơi có ánh nắng mặt trời trực tiếp chiếu vào.
- Lắp cục lạnh ở nơi có thể nối với cục nóng bên ngoài một cách dễ nhất.
- Lắp cục lạnh ở nơi đường ống thoát nước có thể lắp đặt dễ dàng và tấm lọc khí có thể tháo ra để bảo dưỡng. lau chùi thường xuyên được.
- Đường thoát nước ở cục lạnh phải dốc.
2.1.2. Yêu cầu đối với vị trí lắp cục nóng
- Nếu có thể. không nên lắp cục nóng nơi có ánh nắng mặt trời trực tiếp chiếu vào.
- Không lắp cục nóng ở nơi có gió thổi mạnh hoặc nhiều bụi rác.
- Không đặt cục nóng ở nơi có nhiều người qua lại.
- Không nên đặt cục nóng trực tiếp xuống đất.
- Lưu ý tới hướng nhà hàng xóm vì rất có thể khí từ cục nóng thổi vào cửa sổ hoặc gây ra tiếng ồn.
- Chỗ đặt cục nóng phải thoáng. khoảng cách giữa tường bao quanh với hai đầu hồi và đằng sau giàn nóng phải ≥ 30 cm
- Khoảng cách tường đối diện với cục nóng phải ≥ 60 cm
Vị trí lắp máy phải dễ thao tác. Nếu ở vị trí khó lắp phải trang bị giàn giáo và dây bảo hiểm.
- Dây ống đồng nối giữa cục nóng và cục lạnh không được dài quá 15m đối với máy có công suất 9000BTU và 12000BTU.(Một số máy máy tiêu chuẩn có thể khác)
- Đối với máy có công suất 18000BTU. 20000BTU và 24000BTU dây ống đồng nối giữa cục nóng với cục lạnh không dài quá 20m.(Một số máy máy tiêu chuẩn có thể khác)
- Cục nóng không nên đặt cao quá cục lạnh 7m đối với máy có công suất 9000BTU và 12000BTU. không quá 15m đối với máy có công suất 18000BTU. 20000BTU và 24000BTU.
- Dây cáp nguồn cho máy có công suất 9000BTU và 12000BTU ≥1.5mm
- Dây cáp nguồn cho máy có công suất trên 18000 BTU ≥ 2.5mm
- Lắp cục lạnh lên tường thật chắc chắn và cân đối để tránh bị rung.
- Luồng khí ra và vào không bị cản trở để khí có thể toả đều khắp phòng.
- Không lắp cục lạnh nơi có ánh nắng mặt trời trực tiếp chiếu vào.
- Lắp cục lạnh ở nơi có thể nối với cục nóng bên ngoài một cách dễ nhất.
- Lắp cục lạnh ở nơi đường ống thoát nước có thể lắp đặt dễ dàng và tấm lọc khí có thể tháo ra để bảo dưỡng. lau chùi thường xuyên được.
- Đường thoát nước ở cục lạnh phải dốc.
2.1.2. Yêu cầu đối với vị trí lắp cục nóng
- Nếu có thể. không nên lắp cục nóng nơi có ánh nắng mặt trời trực tiếp chiếu vào.
- Không lắp cục nóng ở nơi có gió thổi mạnh hoặc nhiều bụi rác.
- Không đặt cục nóng ở nơi có nhiều người qua lại.
- Không nên đặt cục nóng trực tiếp xuống đất.
- Lưu ý tới hướng nhà hàng xóm vì rất có thể khí từ cục nóng thổi vào cửa sổ hoặc gây ra tiếng ồn.
- Chỗ đặt cục nóng phải thoáng. khoảng cách giữa tường bao quanh với hai đầu hồi và đằng sau giàn nóng phải ≥ 30 cm
- Khoảng cách tường đối diện với cục nóng phải ≥ 60 cm
rước khi lắp đặt điều hòa không khí cần khảo sát vị trí lắp đặt. vị trí lắp đặt điều hòa đạt được các tiêu chuẩn sau
2.1.3. Yêu cầu về vị trí đặt dàn lạnh
Vững chắc và không bị rung
Đảm bảo mỹ quan trong phòng
Cách xa nguồn nhiệt và hơi nóng không bị chắn gió
Nước ngưng tụ có thể chạy dễ dàng
Nguồn điện đảm bảo
